Descripción general
Este proyecto es un plugin de Grasshopper para generar estructuras waffle a partir de geometrías 3D cerradas, diseñado para fabricación por corte láser o CNC.
El plugin convierte formas complejas en componentes rebanados entrelazados con ranuras de ensamblaje generadas automáticamente, permitiendo el prototipado rápido y la fabricación de modelos físicos.

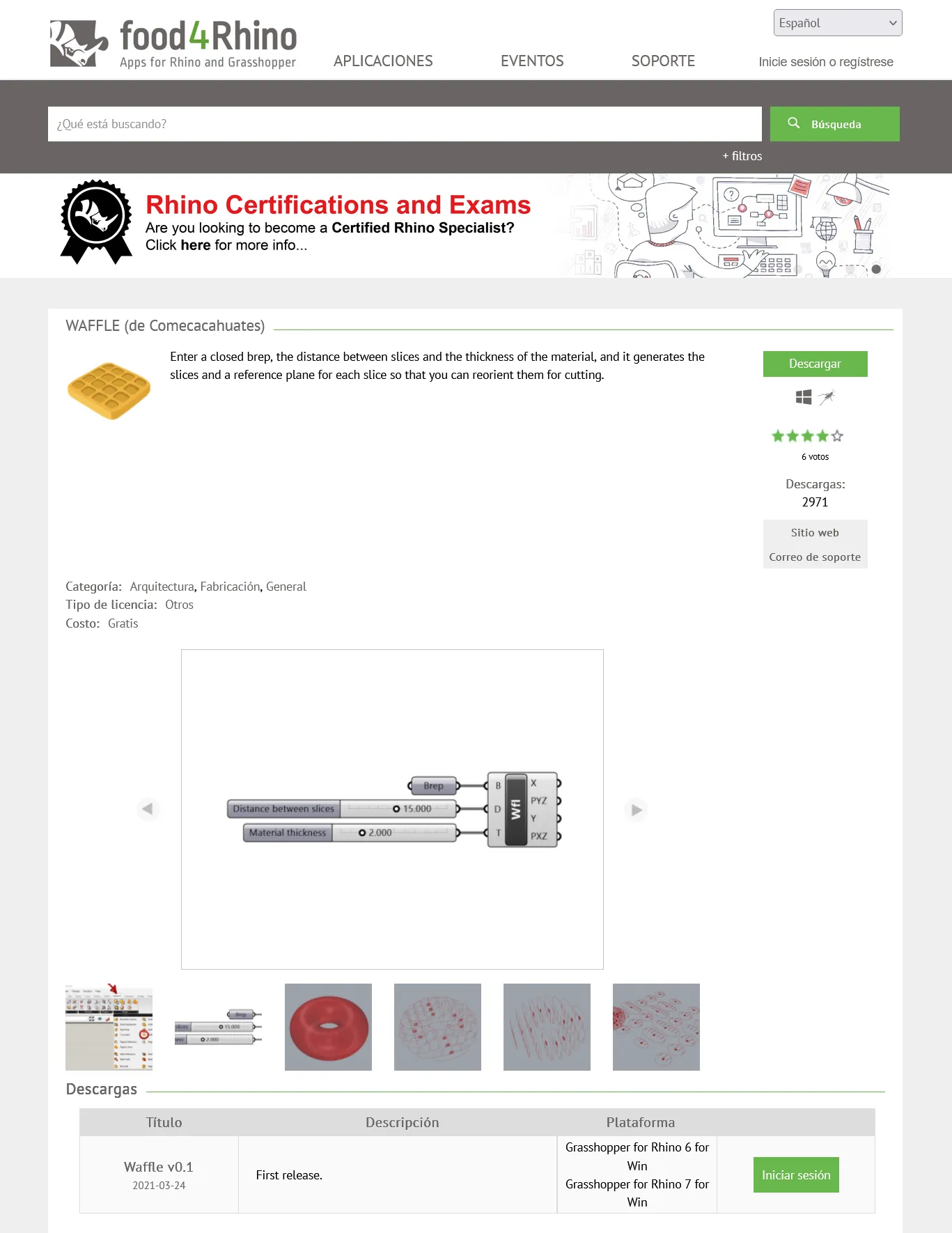

Publicado en Food4Rhino con 2,900+ descargas y una calificación de 4/5.
Flujo de trabajo

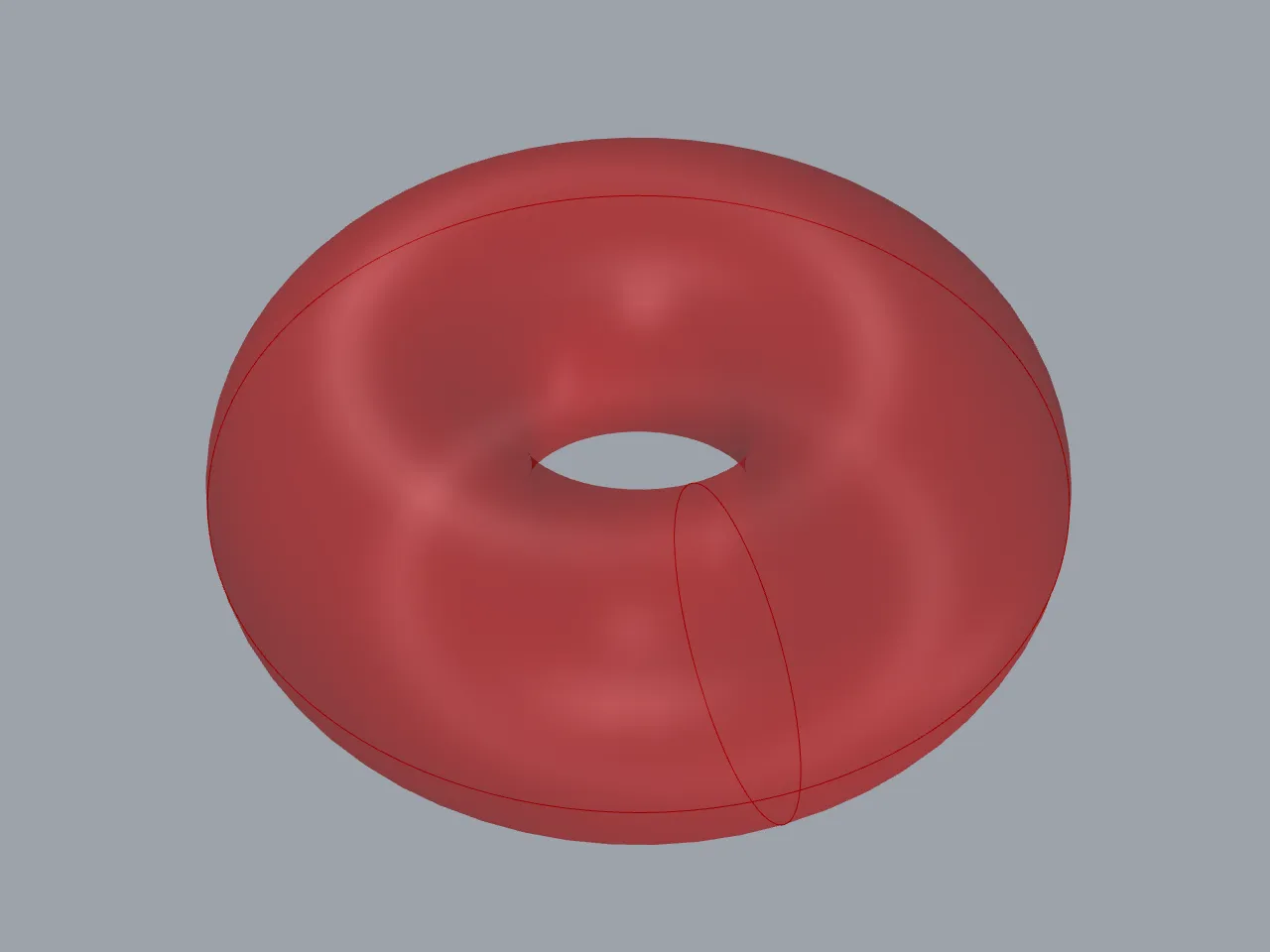

1. Geometría de entrada
El plugin acepta cualquier BREP cerrado como entrada, permitiendo trabajar con geometrías de forma libre o altamente complejas.

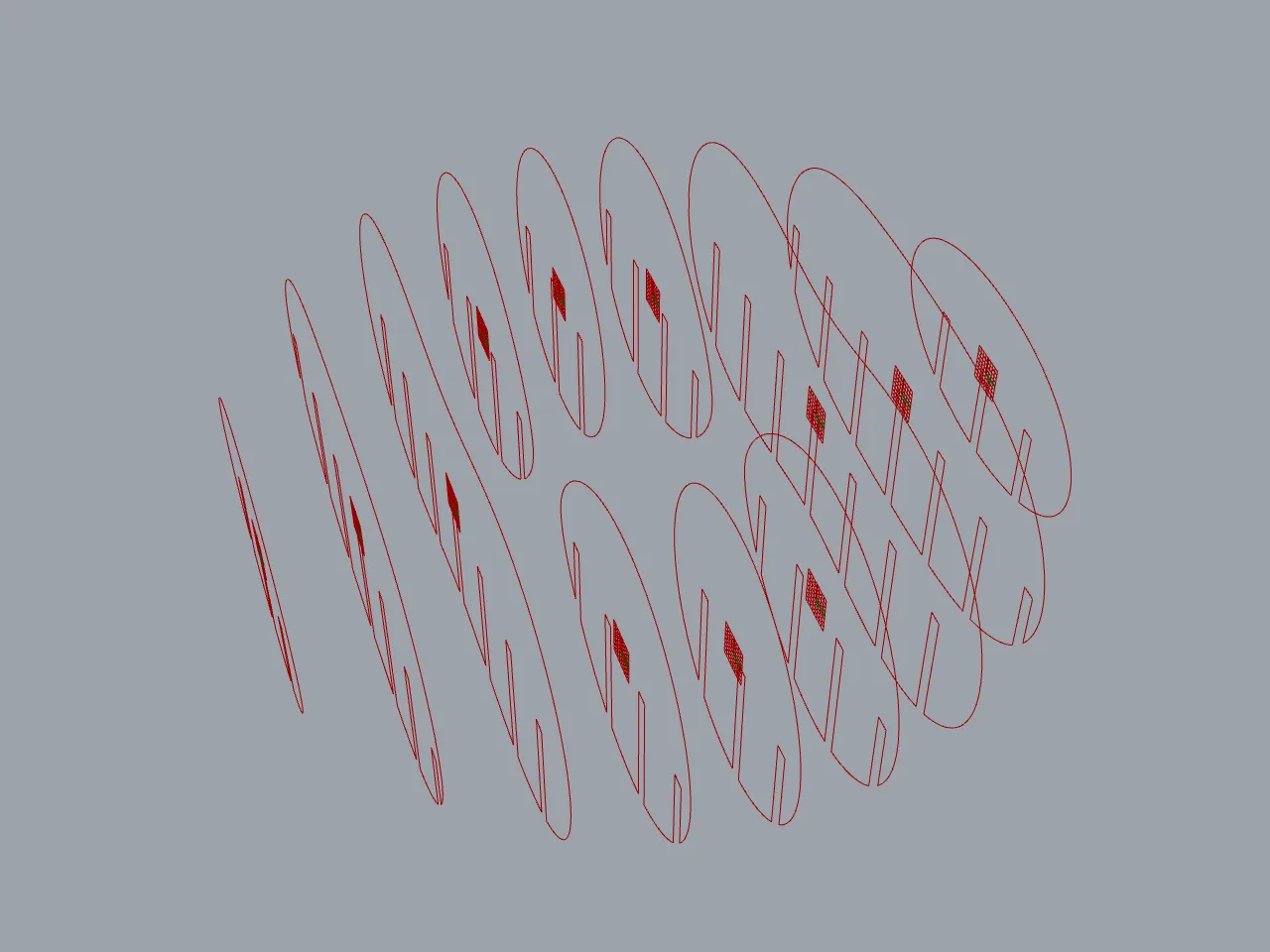

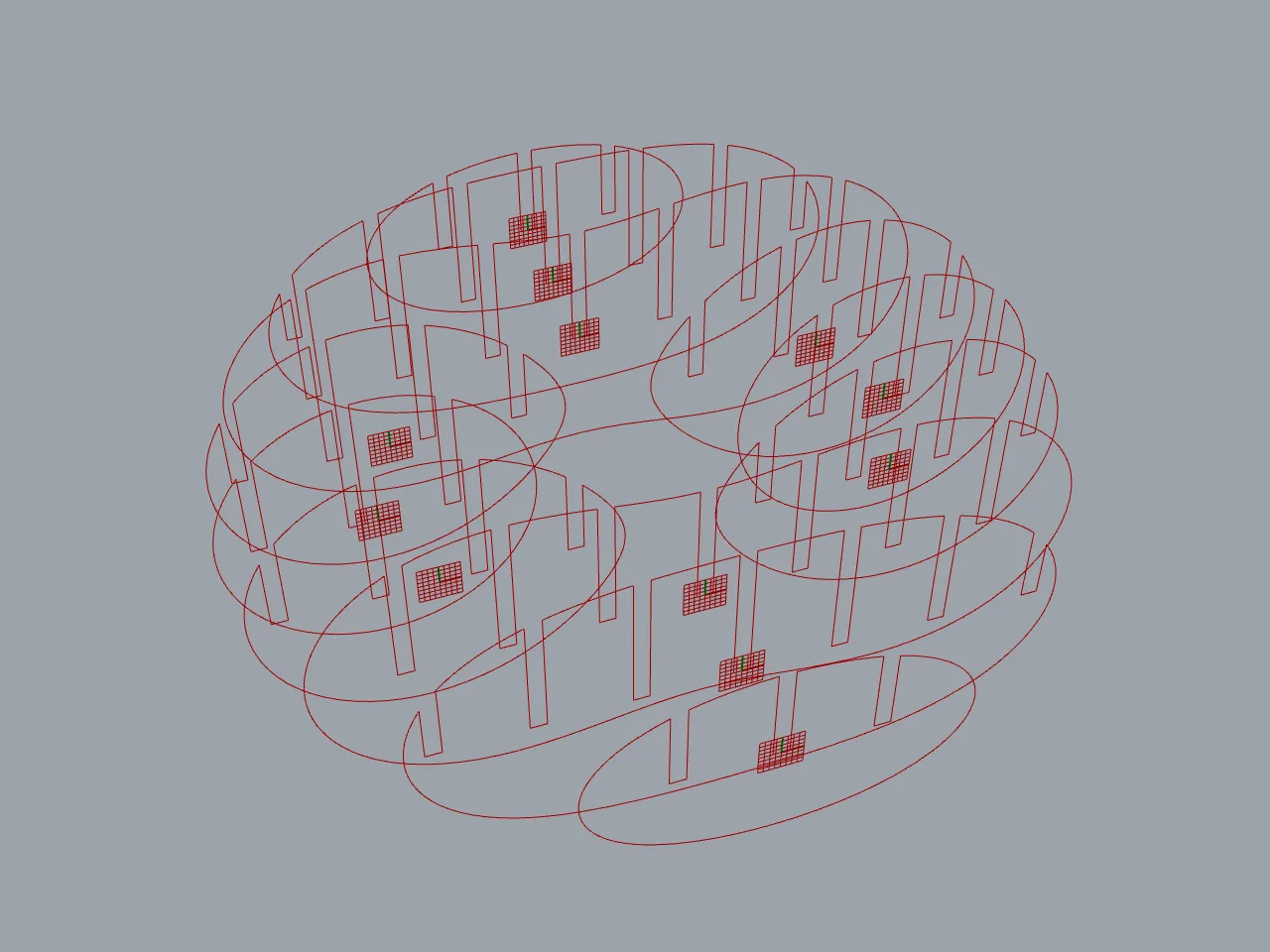

2. Rebanado automático
La geometría se rebana automáticamente a lo largo de los ejes X e Y, produciendo un conjunto de secciones planas que definen la estructura waffle.
La densidad y orientación de las rebanadas pueden ajustarse para controlar el comportamiento estructural y la complejidad de fabricación.

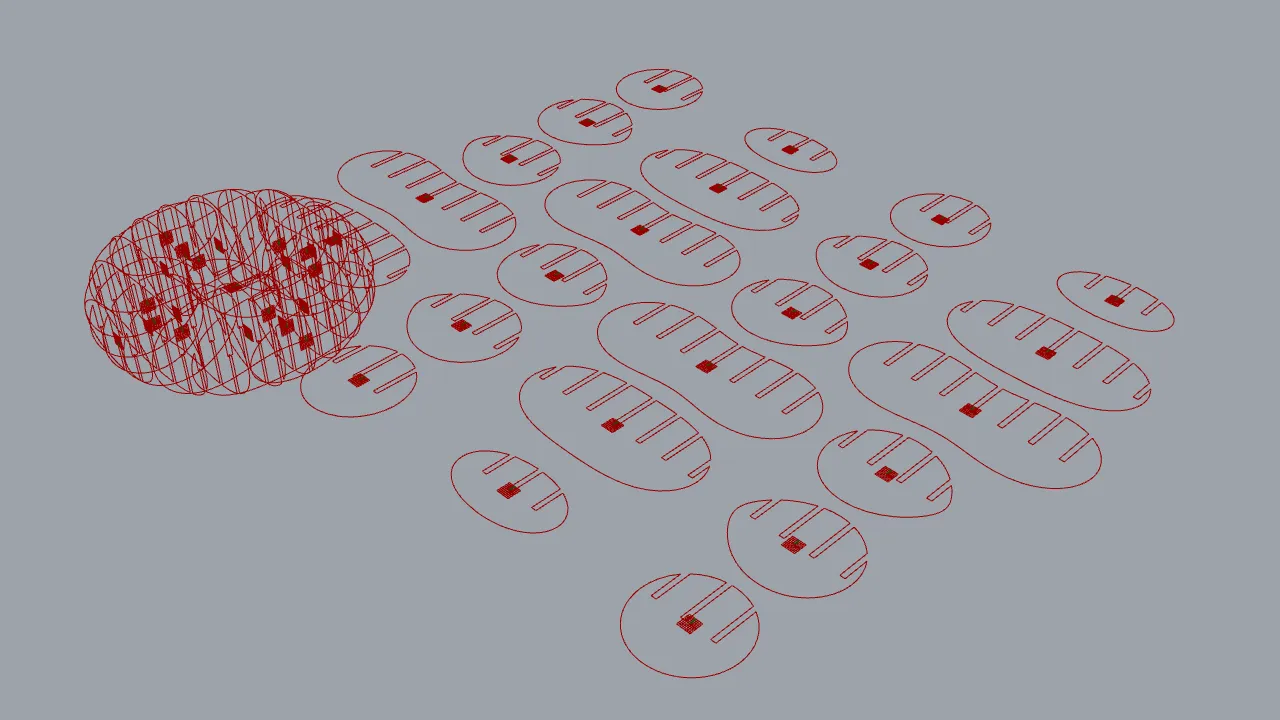

3. Generación de ranuras de ensamblaje
Las ranuras de ensamblaje se generan en las intersecciones de las rebanadas, basándose en un espesor de material configurable.
Esto asegura un entrelazado preciso entre componentes y permite fabricación lista para herramientas.
Resultado
- Generación rápida de estructuras waffle a partir de geometría compleja
- Componentes listos para fabricación con ranurado automático
- Lógica de rebanado y parámetros de material ajustables
- Utilizado por miles de usuarios para prototipado y fabricación
Este proyecto demuestra la capacidad de diseñar, empaquetar y distribuir herramientas computacionales utilizadas por una comunidad real.
