Problema
La preparación manual de archivos de fabricación para sistemas paramétricos es lenta y propensa a errores, requiriendo frecuentemente horas de optimización de nesting y preparación de archivos para cada iteración de diseño.
Este proyecto aborda estas ineficiencias con una herramienta personalizada de Grasshopper que automatiza el flujo de trabajo completo de diseño a fabricación para sistemas de muros paramétricos.
Descripción general
La herramienta genera geometría paramétrica, prepara datos de fabricación, optimiza el uso de material, estima costos y exporta archivos DXF de corte, permitiendo una transición directa de la intención de diseño a la producción.
Flujo de trabajo

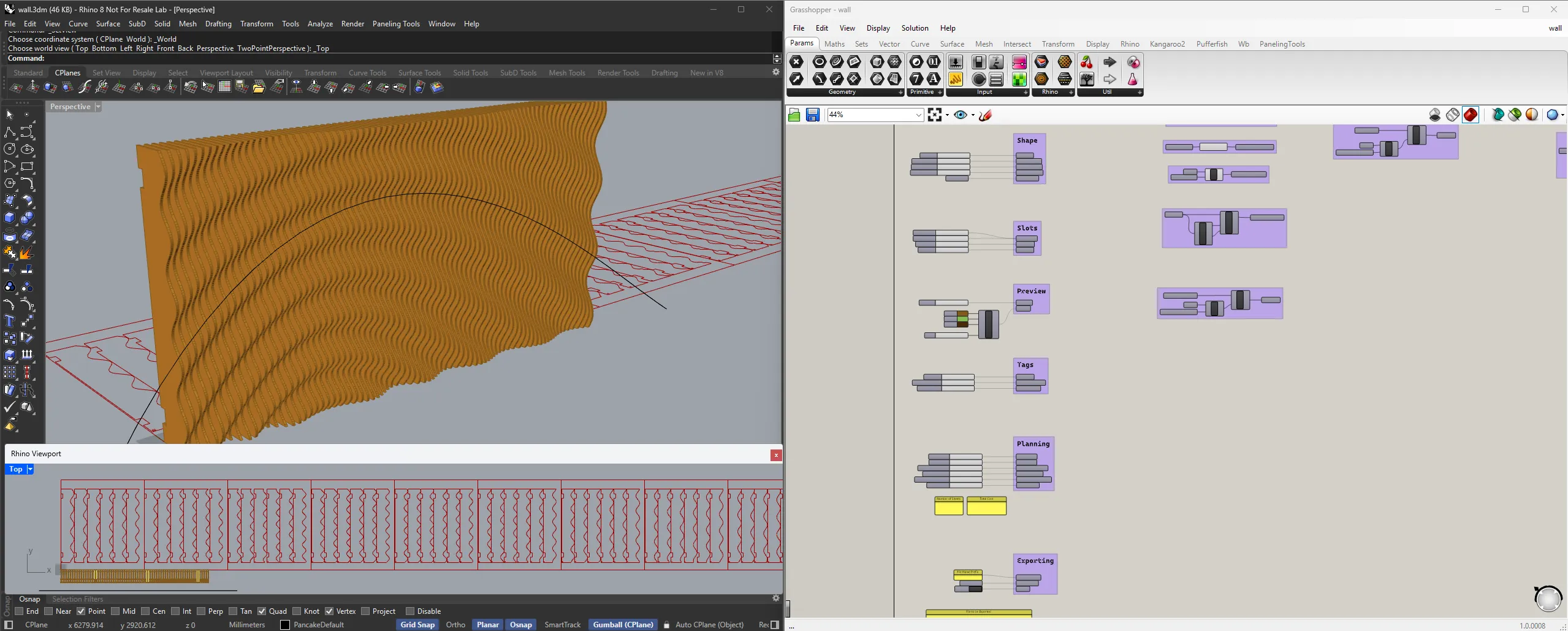

1. Definición paramétrica del muro
La geometría del muro se define a través de un conjunto de parámetros que controlan el tamaño general, forma y lógica estructural.
Los datos de entrada clave incluyen ancho y alto del muro, número de rebanadas y configuración de ranuras de ensamblaje, permitiendo la exploración rápida de diferentes variantes de diseño.

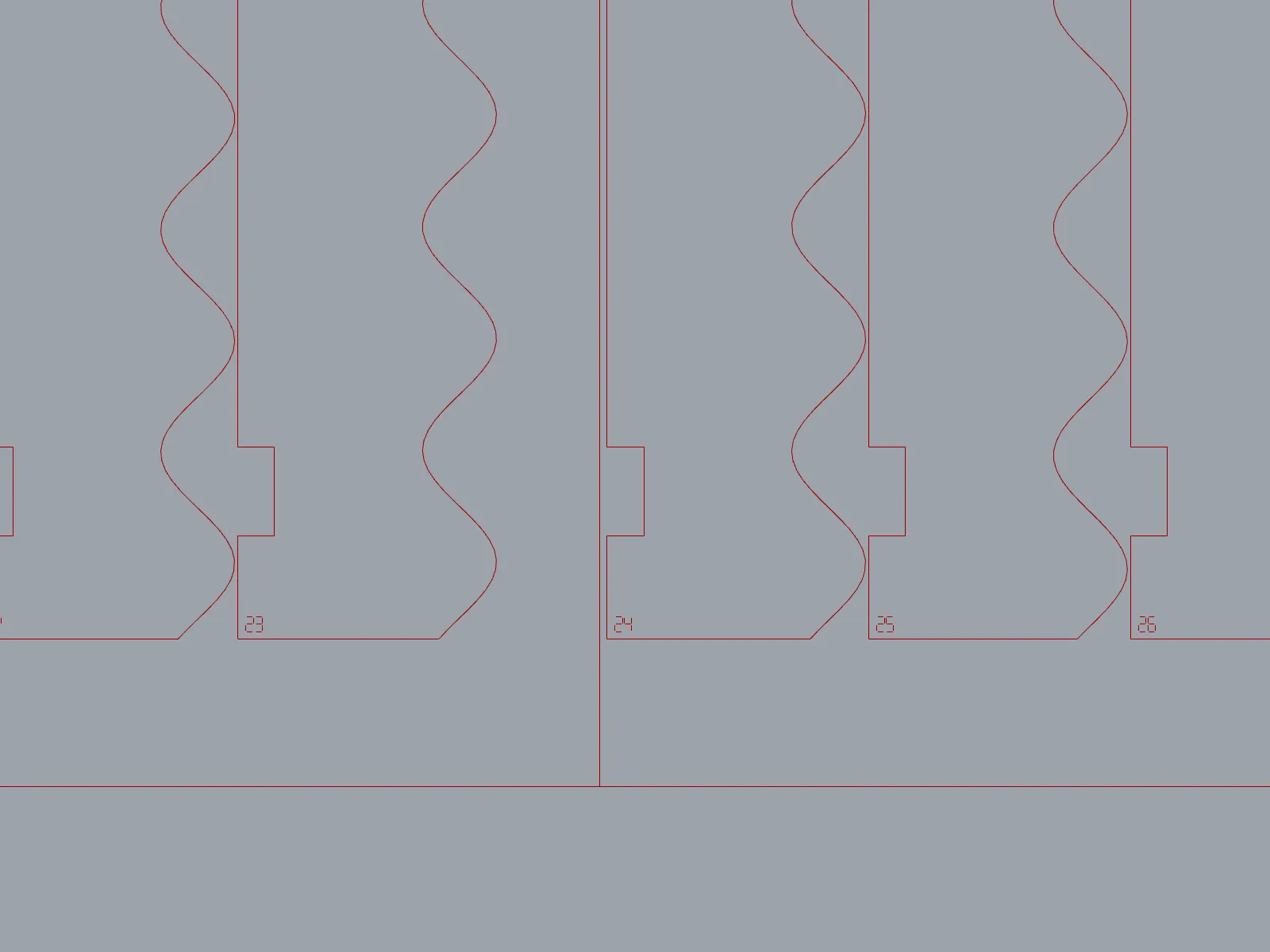

2. Identificación de piezas y etiquetado para ensamblaje
Cada rebanada se numera y etiqueta automáticamente para facilitar los flujos de trabajo de ensamblaje.
Este sistema de identificación asegura que las piezas fabricadas puedan organizarse fácilmente y ensamblarse en la secuencia correcta.

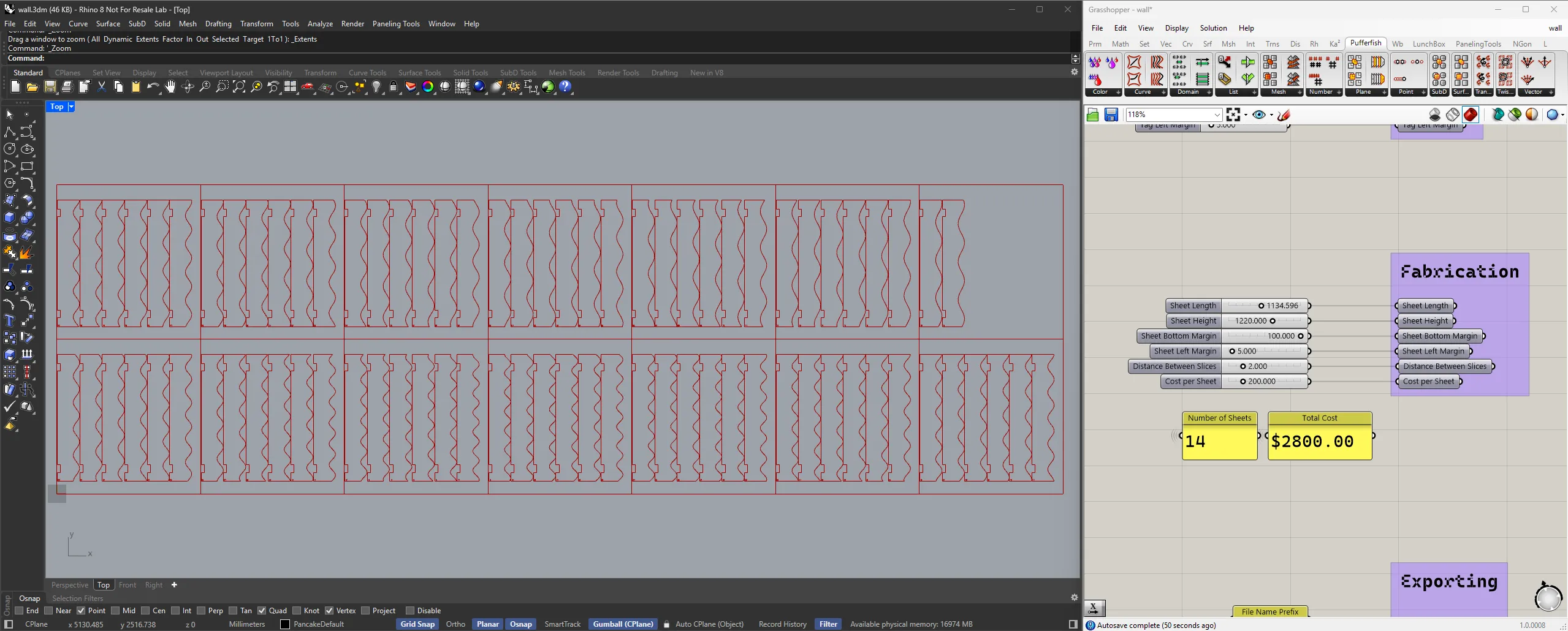

3. Nesting básico y cálculo de costos
La herramienta realiza un nesting básico de las piezas rectangulares para determinar cuántas láminas de material se requieren.
Este enfoque simple de nesting calcula el número total de láminas necesarias y proporciona una estimación de costos multiplicando el costo unitario de la lámina por la cantidad requerida.

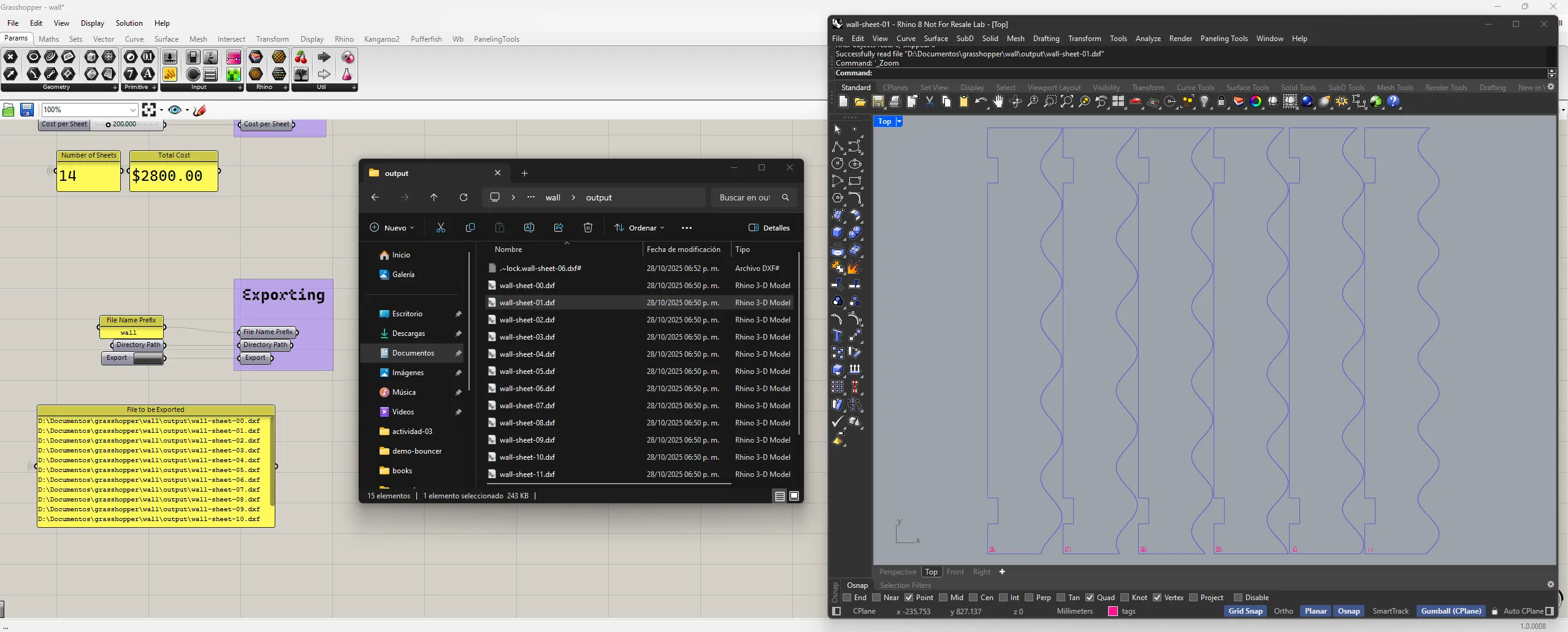

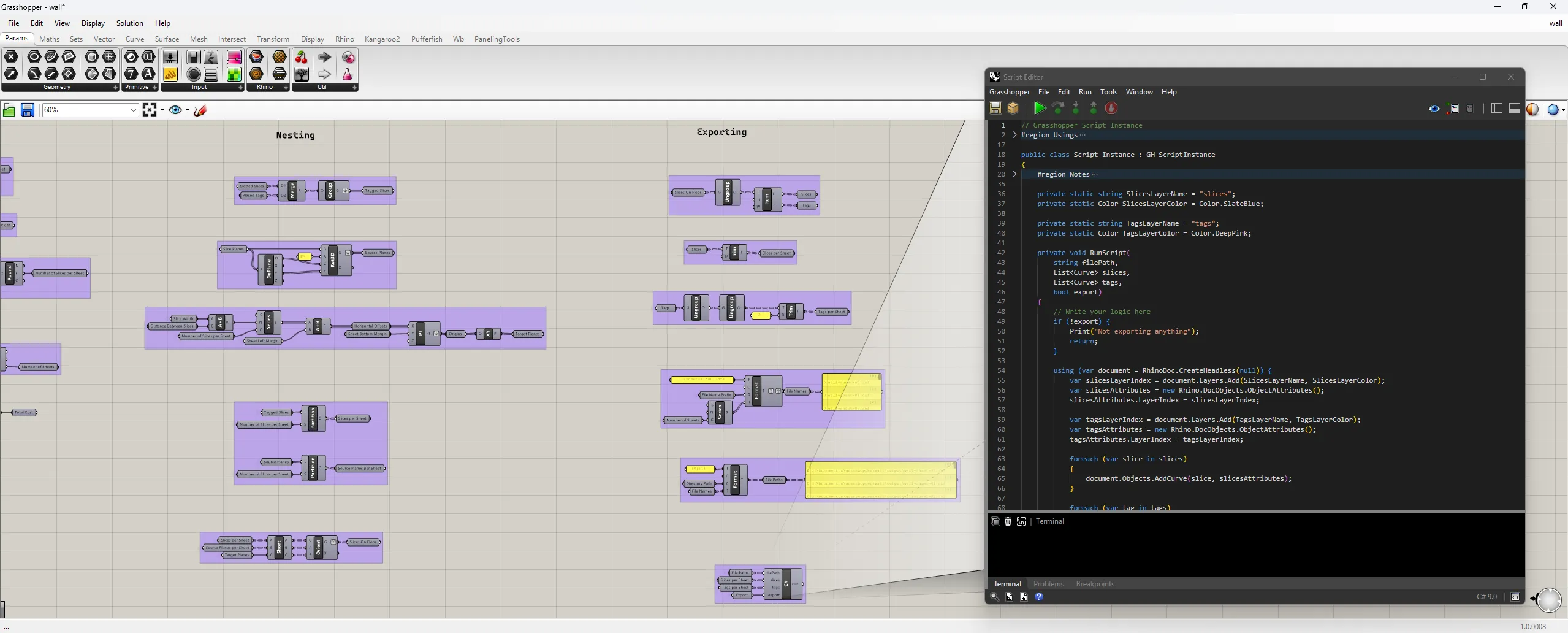

4. Exportación automatizada de DXF
La herramienta exporta automáticamente archivos DXF por lámina con una sola acción, basándose en el layout de nesting del paso anterior.
Cada archivo está listo para corte láser o fabricación CNC, minimizando el post-procesamiento manual.
Resultado
- Sistema de muro totalmente paramétrico con geometría configurable
- Planificación de fabricación automatizada e identificación de piezas
- Retroalimentación de uso de material y costos durante el diseño
- Exportación en un clic de archivos DXF listos para fabricación
- Definición de Grasshopper limpia y mantenible

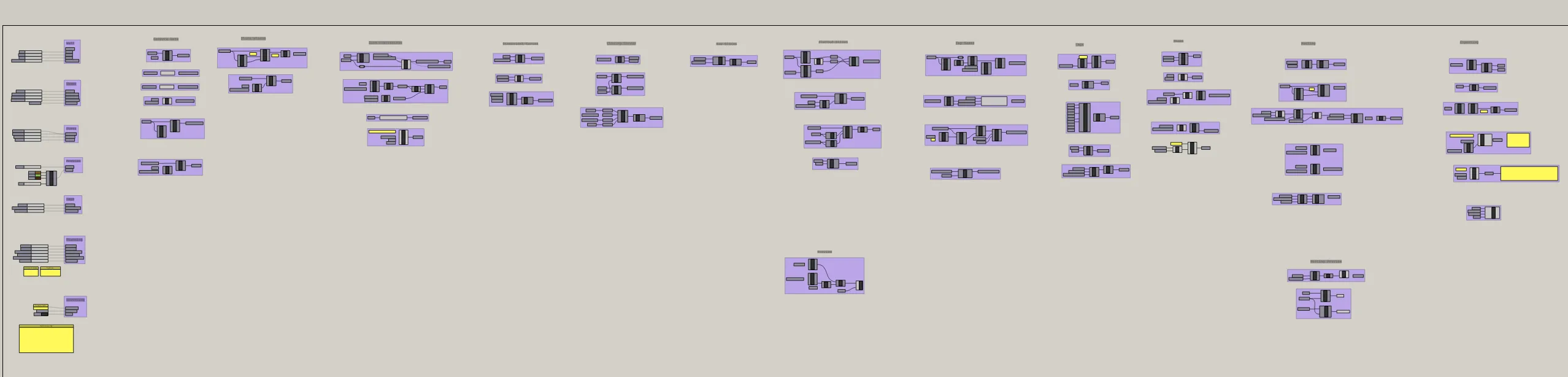

El flujo de trabajo completo está implementado como una definición de Grasshopper bien organizada:
Este proyecto demuestra un flujo de trabajo práctico de fabricación digital, conectando diseño paramétrico, lógica de materiales y restricciones de producción.
